Bitner Kabel Teleinformatyczny Bębnowy UTP 4x2x0.5 – niezawodna skrętka do okablowania wewnątrz budynków
W nowoczesnych sieciach liczy się stabilna transmisja danych, a do tego potrzebny jest właściwy rodzaj przewodu. Bitner Kabel Teleinformatyczny Bębnowy Utp 4X2X0.5 Kategoria 5E Szary 100M Ti0006 to skrętka U/UTP kategorii 5e, zaprojektowana do pracy w sieciach komputerowych, gdzie wykorzystuje się pasmo o częstotliwości do 200 MHz. Dzięki temu kabel sprawdza się nie tylko w transmisji danych, ale również w zastosowaniach multimedialnych – tam, gdzie liczy się przepustowość i powtarzalna jakość połączeń.
To rozwiązanie przeznaczone jest do układania na stałe w tzw. okablowaniu strukturalnym wewnątrz budynków. Producent wskazuje zgodność ze standardami: PN-EN 50173-1:2011, ISO/IEC 11801 2nd ed. oraz ANSI/TIA 568-C.2. W praktyce oznacza to, że kabel jest dobrym wyborem do instalacji, które mają działać długo i bez niepotrzebnych problemów eksploatacyjnych.
Parametry, które przekładają się na wydajność: 200 MHz i 1 Gb/s
Jednym z kluczowych atutów tego przewodu jest jego klasa. Kategoria 5e pozwala na pracę w paśmie częstotliwości do 200 MHz, a przepustowość transmisji danych sięga 1 Gb/s. To sprawia, że kabel jest odpowiedni do typowych zastosowań biurowych oraz do budowania sieci w mniejszych i średnich instalacjach, gdzie wymagana jest przewidywalna jakość połączenia.

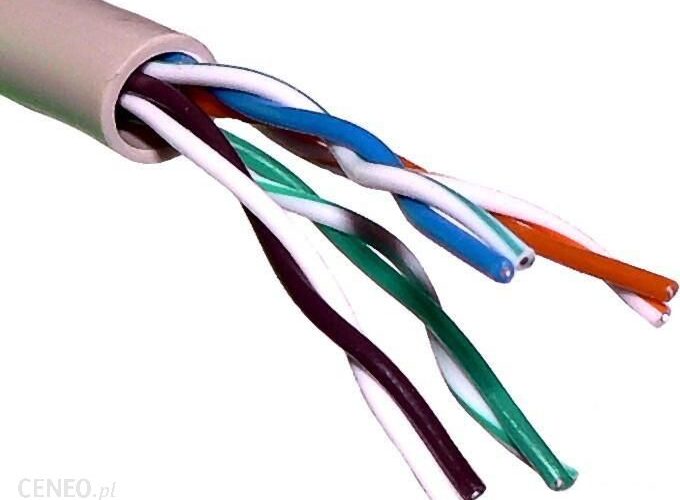

Konstrukcja opiera się na czterech parach żył, oznaczonych jako 4 x 2 x 0,5 (24AWG). Żyły są jednodrutowe, okrągłe, wykonane z miękkiej miedzi elektrolitycznej o średnicy 0,5 mm (24AWG). Takie parametry wspierają stabilną pracę torów transmisyjnych i ułatwiają prawidłowe zakończenie kabla w złączach.
Warto też zwrócić uwagę na sposób wykonania izolacji oraz układ kolorów. Izolacja żył występuje w kolorach: zielona, niebieska, brązowa, pomarańczowa, a pary są skręcone wraz z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym. Ułatwia to identyfikację par podczas prac montażowych.
Budowa kabla: U/UTP bez ekranowania, polwinit PVC i szara powłoka
Model należy do rodziny U/UTP, czyli skrętki nieekranowanej na całej długości. Oznacza to, że ekranowanie brak, a w praktyce kabel sprawdza się tam, gdzie instalacja nie jest narażona na silne zewnętrzne zakłócenia elektromagnetyczne. Producent wskazuje zastosowanie w sieciach przemysłowych nienarażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych.
Powłoka przewodu wykonana jest z polwinit PVC oponowy, a jej kolor to szary (RAL 7035). Takie rozwiązanie ułatwia estetyczne prowadzenie okablowania oraz dopasowanie do kolorystyki infrastruktury budynkowej. Kabel ma też określoną klasyfikację ogniową Eca, co jest ważne w kontekście wymagań instalacyjnych.
Właściwości mechaniczne i warunki pracy – kabel na stałą instalację
Jeśli planujesz układanie przewodu w sposób trwały, istotne są parametry mechaniczne. Dla tego kabla producent podaje promień zgięcia: 4 x Ø zewnętrzna przewodu. Średnica zewnętrzna przewodu wynosi 4,8 mm, a waga kabla / km: 28 kg. Warto również uwzględnić indeks miedziowy: 15 kg, przy planowaniu kosztów i logistyki materiałów.
Temperatury pracy i układania pozwalają na elastyczne prowadzenie instalacji w różnych warunkach: zakres pracy to -30°C do +70°C, natomiast podczas układania przewidziano -10°C do +50°C. To pomaga ograniczyć ryzyko problemów montażowych w trudniejszych warunkach pogodowych lub w pomieszczeniach o zmiennej temperaturze.
Kabel jest konfekcjonowany na bębnie w długości 305 m, co ułatwia prowadzenie prac montażowych na większych odcinkach bez częstego łączenia przewodów. W ofercie produktu występuje wariant 100 m (zgodnie z nazwą handlową), oznaczony jako Ti0006.
Parametry elektryczne: rezystancja, pojemność i impedancja falowa
W kablach teleinformatycznych liczą się nie tylko dane „na papierze”, ale również parametry elektryczne, które wpływają na jakość transmisji. Dla par w temperaturze 20°C rezystancja pętli żyły/pary (max) wynosi 190 Ω/km. Minimalna wartość rezystancji izolacji to 5 GΩ•km, co wspiera stabilność połączeń w dłuższej perspektywie.
Producent określa także asymetrię rezystancji żył w parze: ≤ 2%. Dla pojemności skutecznej dowolnej pary przy 1 kHz podano 50 ± 5 nF/km. Z kolei asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max) wynosi 1600 pF/km.
Istotne są również parametry związane z pracą elektryczną: napięcie pracy to 150 V, a próba napięciowa (żyła/żyła oraz żyła/ekran) obejmuje 700 V AC (napięcie zmienne 50 Hz) oraz 1000 V DC. Impedancja falowa wynosi 100 ± 5 Ω, a NVP (prędkość propagacji) to 69%.
| Cecha | Wartość |
|---|---|
| Typ kabla | U/UTP |
| Kategoria | 5e |
| Częstotliwość | 200 MHz |
| Przepustowość | 1 Gb/s |
| Budowa | 4 x 2 x 0,5 (24AWG) |
| Żyły | jednodrutowe, okrągłe, miękka miedź elektrolityczna 0,5 mm (24AWG) |
| Ekranowanie | brak |
| Powłoka | polwinit PVC oponowy, kolor szary (RAL 7035) |
| Klasyfikacja ogniowa | Eca |
| Średnica zewnętrzna | 4,8 mm |
| Waga kabla / km | 28 kg |
| Indeks miedziowy | 15 kg |
| Temperatura pracy | -30°C do +70°C |
| Temperatura układania | -10°C do +50°C |
| Konfekcja | 305 m |
| Rezystancja pętli żyły/pary (max), 20°C | 190 Ω/km |
| Rezystancja izolacji (min) | 5 GΩ•km |
| Impedancja falowa | 100 ± 5 Ω |
| Napięcie pracy | 150 V |
| Próba napięciowa | 700 V AC (50 Hz), 1000 V DC |
| Prędkość propagacji NVP | 69% |
| Kolor powłoki | szary (RAL 7035) |
Jak wykorzystać kabel Bitner w praktyce? Sieci danych, audio i wideo
Ten przewód sprawdzi się w instalacjach, gdzie potrzebujesz okablowania strukturalnego w budynkach. Zgodnie z przeznaczeniem możesz go używać do transmisji danych, dźwięku oraz obrazu telewizyjnego – przy zachowaniu parametrów wynikających z kategorii 5e i pasma do 200 MHz. Dzięki temu kabel jest sensownym wyborem, gdy projekt obejmuje nie tylko „sam internet”, ale też inne sygnały przesyłane po tej samej infrastrukturze.
Warto pamiętać, że to konstrukcja U/UTP, więc najlepiej sprawdza się w środowiskach, w których nie występują silne, zewnętrzne zakłócenia elektromagnetyczne. Jeśli instalacja przebiega w typowych warunkach wewnętrznych (biura, powierzchnie użytkowe), wówczas kabel powinien spełniać oczekiwania związane z stabilnością torów transmisyjnych.
- Wersja bębnowa ułatwia prowadzenie przewodów na większych odcinkach.
- Kategoria 5e i parametry do 200 MHz wspierają transmisję do 1 Gb/s.
Dane produktu i dostępność: Ti0006, szary 100 m, SKU 97bce82a4337
Jeśli szukasz konkretnego wariantu długości i oznaczenia, Bitner Kabel Teleinformatyczny Bębnowy Utp 4X2X0.5 Kategoria 5E Szary 100M Ti0006 występuje jako produkt o SKU: 97bce82a4337. Jest to szary przewód w wersji 100 m (wariant handlowy), oznaczony jako Ti0006.
Cena jednostkowa produktu wynosi 3.59 zł. Takie parametry i oznaczenia pomagają szybko dobrać właściwy kabel do projektu – szczególnie gdy w dokumentacji liczy się zgodność typu przewodu, długości oraz kategorii.
Dodatkowym atutem jest czytelna specyfikacja dotycząca budowy par, rodzaju izolacji i powłoki, co ułatwia dobór do typowych prac montażowych i przygotowanie instalacji zgodnie z wymaganiami infrastruktury strukturalnej.
